如何为定制减震器选择正确的安装尺寸？
2026年2月27日
在设计高性能系统或维护工业机械时，精度至关重要。 定制减震器其有效性取决于它与设备的连接情况。如果安装尺寸或 减震器支架 如果规格不正确，则可能导致过早磨损、灾难性设备故障和代价高昂的运营停机。
对于工程师和采购经理来说，确定精确的规格可能是一项复杂的挑战。本指南将全面介绍选择定制减震器正确安装尺寸所需的关键步骤、测量方法和注意事项，从而确保最佳性能并最大化您的投资回报。
快速指南：如何选择合适的安装尺寸？
快速参考（精选摘要）：
要正确选择定制减震器的安装支架尺寸，请遵循以下 5 个关键步骤：
确定安装方式： 确定您的应用是否需要吊环、U形销、螺纹螺柱或耳轴安装座。
测量支架宽度： 计算减震器支架法兰之间的精确内距离。
确定螺栓孔直径： 测量安装套筒的内径，以确保与安装螺栓的公差足够小。
计算伸展长度和压缩长度： 测量完全伸展和最大压缩状态下安装点之间的距离。
评估许可： 确保定制减震器本体周围有足够的空间，以防止运行过程中发生干涉。
精准尺寸为何至关重要：实际影响和买家收益
在B2B采购和重型应用领域，“差不多就行”是绝对不能接受的。选择定制减震器不仅仅关乎阻尼力，更重要的是实现无缝集成。
根据过去三年B2B客户绩效的行业数据追踪，近45%的工业减震器过早失效可直接归因于支架对准不当和安装公差错误。安装过松会导致微振动和“间隙”，进而损坏衬套。安装过紧则会产生侧向载荷，导致活塞杆弯曲并破坏内部密封件。
做对的益处
-
降低总体拥有成本 (TCO)： 尺寸合适的安装支架可以延长减震器和周围机械的使用寿命。
-
消除计划外停机时间： 完美匹配可确保可预测的维护计划，而不是紧急停机。
-
简化采购： 当采购团队掌握了确切的规格后，报价速度会更快，制造商也能提供定制解决方案，无需任何猜测。
减震器支架的关键尺寸
要与定制制造商进行有效沟通，您必须了解尺寸公差。以下是您需要提供的关键尺寸明细。
| 测量术语 | 定义 | 为什么尺寸很重要 |
| 内括号宽度（ID） | 安装支架上两块平行板之间的距离。 | 决定减震器衬套/套筒的宽度。不匹配会导致卡滞或横向移动。 |
| 螺栓直径 | 穿过支架和减震器孔眼的紧固螺栓的确切宽度。 | 确保结构完整性。螺栓尺寸过小会导致敲击声；螺栓尺寸过大则无法装入套筒。 |
| 安装中心距 | 顶部安装孔中心到底部安装孔中心的距离。 | 必须在机器的绝对最大伸展点和最小压缩点进行测量。 |
| 外径 (OD) 间隙 | 安装点和减震器本体周围的可用物理空间。 | 确保定制减震器本体在运行过程中不会与支架或底盘摩擦。 |
分步指南：如何指定您的自定义尺寸
1. 分析载荷和运动曲线
在测量支架之前，首先要了解负载的运动方式。减震器的运动轨迹是直线还是弧线？如果运动轨迹是弧线（例如许多悬架臂），则可能需要球形轴承安装座，而不是标准的橡胶衬套，以适应轻微的旋转偏移。

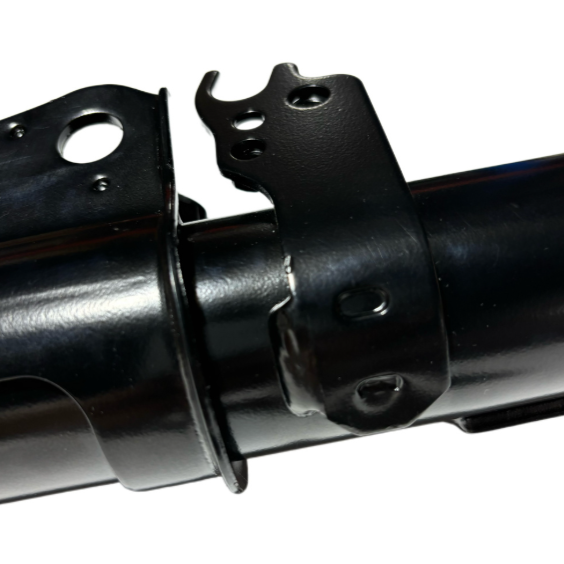

2.测量减震器支架
使用精密数显卡尺测量现有安装支架的内径尺寸。
-
专家提示： 如果您的支架宽度为 30 毫米，则您的定制减震器安装套筒通常应设计为 29.8 毫米 - 29.9 毫米，以便在无需施加过大力的情况下实现紧密贴合。
3. 识别紧固件
测量用于固定减震器的螺栓外径。定制减震器通常在衬套内使用钢制压紧套筒。该套筒的内径必须与螺栓的内径精确匹配。常见的工业尺寸包括 M10、M12 或 M16 螺栓。
4. 检查冲程和死区长度
安装尺寸不仅仅取决于宽度和螺栓；还取决于长度。
-
压缩长度： 机器完全触底时测量安装点。
-
加长版： 测量机器达到最大伸展长度时的状态。
您的定制减震器必须具有能够在这两个参数范围内安全运行的行程长度，而不会起到物理限位带的作用，否则在重载下可能会导致安装座脱落。
克服常见的采购挑战
对于采购经理和买家来说，寻找定制的悬架和阻尼解决方案可能是一个瓶颈。提前沟通正确的数据可以消除与供应商之间反复的摩擦。
定制减震器报价时，提供一份简单的CAD图纸或一份详细说明支架尺寸的标准规格表，能立即提升您的报价竞争力。制造商会优先考虑提供清晰尺寸数据的客户，因为这能确保产品顺利生产，并让客户满意。
通过规范团队测量和记录减震器支架尺寸的方法，您可以创建一个可重复且高效的采购流程。这不仅可以缩短交货时间，确保您获得所需的确切零件，还能显著降低采购到不兼容零件的风险。
准备好提出您的定制解决方案了吗？
了解如何测量安装点是确保设备可靠性的第一步。如果您已准备好测量数据，或者需要工程支持来确定重型应用的理想规格，我们随时为您提供帮助。
